Co to jest schemat podłączenia bramy dwuskrzydłowej?
Schemat podłączenia bramy dwuskrzydłowej to kluczowy dokument, który ukazuje, jak różnorodne elementy wizualnie się łączą. Znajdziemy w nim szczegółowe instrukcje dotyczące instalacji elektrycznej, w tym:
- okablowanie siłowników,
- centrali sterującej,
- fotokomórek,
- lampy ostrzegawczej,
- przełącznika kluczykowego.
Dzięki przemyślanemu układowi połączeń użytkownicy łatwiej mogą pojąć zasady działania całego systemu. W przypadku wystąpienia problemów, naprawa staje się mniej skomplikowana. Ten dokument dostarcza również istotnych informacji na temat:
- zasilania siłowników,
- podłączenia centrali.
Uwzględnia także kluczowe aspekty bezpieczeństwa, takie jak odpowiedni montaż fotokomórek, które są niezbędne do zapobiegania wypadkom przy otwieraniu lub zamykaniu bramy. Posiadanie takiego schematu znacznie ułatwia pracę zarówno instalatorom, jak i użytkownikom. Umożliwia im szybką identyfikację ewentualnych usterek oraz przeprowadzenie diagnostyki, co z kolei przyczynia się do zwiększenia ich niezależności w zarządzaniu systemem. To podejście w efekcie może prowadzić do redukcji kosztów napraw w przypadku awarii.
Jakie są zalety posiadania schematu podłączenia dla bramy dwuskrzydłowej?
Posiadanie schematu podłączenia bramy dwuskrzydłowej niesie ze sobą szereg zalety. Przede wszystkim znacząco upraszcza montaż systemu automatyki. Taki dokument zawiera wszystkie istotne informacje dotyczące układu połączeń, co pozwala uniknąć typowych błędów podczas instalacji oraz zapewnić prawidłowe działanie bramy.
Co więcej, schemat jest nieoceniony w sytuacji awarii napędu, ponieważ umożliwia szybka diagnostykę, wskazując konkretne kierunki, co zdecydowanie ułatwia lokalizację problemu i przyspiesza proces naprawy. Dzięki temu, serwisowanie bramy staje się mniej skomplikowane i bardziej efektywne.
Kolejną korzyścią jest poprawa bezpieczeństwa bramy dwuskrzydłowej:
- przejrzyste przedstawienie połączeń,
- lepsze zrozumienie działania całego systemu automatyki,
- szybsze reagowanie w nagłych sytuacjach,
- odpowiednie podłączenie fotokomórek i innych zabezpieczeń,
- minimalizacja ryzyka wystąpienia wypadków.
Dodatkowo, jasny układ schematu umożliwia łatwe uzyskanie odpowiedzi na pytania związane z funkcjonowaniem bramy, co zwiększa samodzielność użytkowników w zakresie zarządzania systemem. W rezultacie, schemat podłączenia wpływa na poprawę efektywności, bezpieczeństwa oraz gwarantuje długotrwałe, bezproblemowe działanie bramy dwuskrzydłowej.
Jakie elementy składają się na schemat instalacji elektrycznej bramy dwuskrzydłowej?
Schemat elektryczny dla bramy dwuskrzydłowej zawiera istotne komponenty, które gwarantują jej efektywne działanie:
- Zasilanie centrali sterującej dostarczane jest przy użyciu przewodu YKYżo 3×2,5, prowadzącego z rozdzielnicy głównej budynku,
- Siłowniki, odpowiedzialne za otwieranie i zamykanie skrzydeł bramy, potrzebują energii z przewodu 4×1,5mm2,
- Fotokomórki, składające się z nadajnika (TX) oraz odbiornika (RX), których prawidłowe połączenie jest kluczowe dla bezpieczeństwa całego systemu,
- Lampa sygnalizacyjna, podłączona kablem 2×0,75mm2, informuje użytkowników o obecnym stanie bramy,
- Antena, wykorzystująca kabel koncentryczny RG-58, zapewnia stabilną komunikację z pilotami do zdalnego sterowania,
- Przełącznik kluczykowy lub klawisz, który łączy się przewodem dwużyłowym, zwiększa bezpieczeństwo,
- Listwy zaciskowe, APM1-CHM1 oraz APM2-CHM2, podłączają siłowniki bramy, co umożliwia sprawne zarządzanie ich funkcjonowaniem,
- Uziemienie, które chroni system przed potencjalnymi przepięciami.
Aby zwiększyć bezpieczeństwo, projektując instalację elektryczną, należy pamiętać o właściwych przekrojach przewodów oraz zabezpieczeniach elektrycznych, co znacząco podnosi bezpieczeństwo i funkcjonalność całego układu.
Jakie są wymagania dotyczące podłączenia automatyki do bramy dwuskrzydłowej?
Podłączając automatykę do bramy dwuskrzydłowej, warto przestrzegać kilku istotnych zasad, które zapewnią zarówno efektywne, jak i bezpieczne działanie całego systemu. Na początek, należy zwrócić uwagę na odpowiednie zasilanie siłowników, które może wynosić 230V lub 24V, w zależności od wybranego napędu. W przypadku użycia napięcia 230V, zaleca się zastosowanie przewodu YKYżo 3×2,5 mm², natomiast dla siłowników zasilanych 24V najlepszym wyborem będzie przewód 4×1,5 mm².
Kolejnym kluczowym aspektem jest prowadzenie okablowania w wykopie o głębokości co najmniej 0,9 metra, przy użyciu podsypki z piasku. Taka praktyka skutecznie chroni przewody przed uszkodzeniami mechanicznymi oraz minimalizuje wpływ warunków atmosferycznych na ich działanie. Przy projektowaniu systemu automatyki warto upewnić się, że przestrzegane są normy bezpieczeństwa, takie jak EN 12604 i EN 12605, które odgrywają istotną rolę w zapobieganiu potencjalnym wypadkom.
Następnym krokiem jest staranne podłączenie wszystkich komponentów, takich jak:
- centrala sterująca,
- fotokomórki,
- siłowniki,
- lampa sygnalizacyjna.
Ich rozmieszczenie powinno być zgodne ze schematem instalacyjnym, aby wszystko działało sprawnie. Nie można zapominać o odpowiednich zabezpieczeniach elektrycznych, na przykład wyłącznikach nadprądowych, które chronią system przed przeciążeniem. Dbałość o jakość zastosowanych elementów, ich certyfikaty oraz prawidłowy montaż mają kluczowe znaczenie dla niezawodności bramy oraz bezpieczeństwa użytkowników. Ostatecznie, właściwie wykonany montaż automatyki bramy powinien być starannie udokumentowany w postaci schematu, co znacznie ułatwi identyfikację ewentualnych problemów w przyszłości.

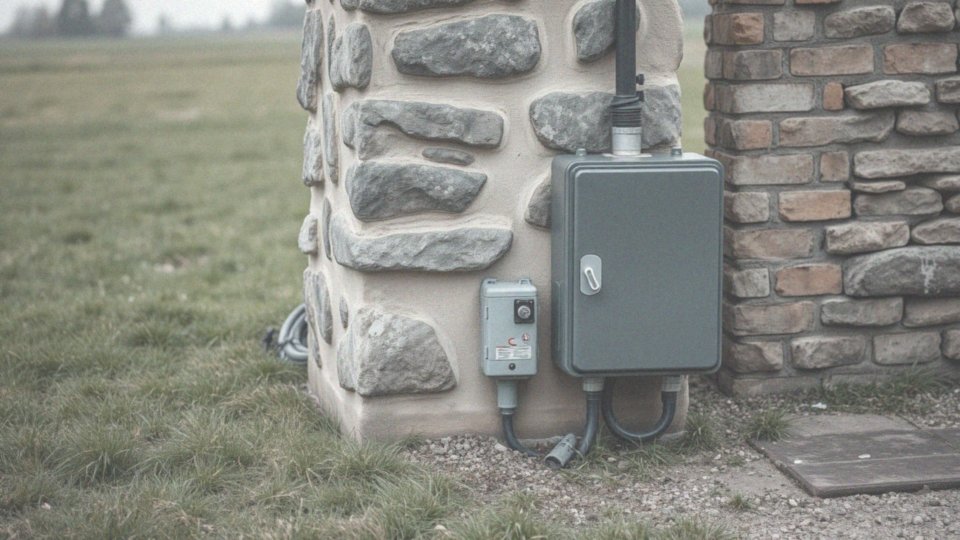

Jakie zasilanie jest wymagane dla siłowników bramy dwuskrzydłowej?
Zasilanie siłowników w bramie dwuskrzydłowej stanowi kluczowy element całej instalacji elektrycznej. W takich przypadkach zaleca się zastosowanie przewodu ziemnego o parametrach 4×1,5 mm², który powinien charakteryzować się odpornością na różne warunki atmosferyczne oraz mechaniczne uszkodzenia.
Przewód powinno się umieścić w wykopie na głębokości co najmniej 0,9 metra. Warto także wyłożyć dno wykopu piaskiem, co skutecznie chroni kabel przed uszkodzeniami oraz wilgocią. Podczas instalacji siłowników należy kierować się normami bezpieczeństwa, takimi jak EN 12604 oraz EN 12605, które gwarantują bezpieczne korzystanie z całego systemu.
W przypadku siłowników działających na napięciu 230V, zaleca się użycie przewodu typu YKYżo, natomiast dla systemów zasilanych 24V wystarczy ten sam przewód 4×1,5 mm².
W trakcie projektowania systemu zasilania niezwykle istotne jest także staranne rozmieszczenie siłowników. Odpowiednia konduktywność przewodu oraz precyzyjne podłączenie wszystkich komponentów, takich jak centrala sterująca, fotokomórki czy lampy sygnalizacyjne, mają ogromne znaczenie dla efektywności i bezpieczeństwa funkcjonowania całego systemu. Skrupulatnie przeprowadzona instalacja zasilania siłowników bramy dwuskrzydłowej wpływa na jej długotrwałe i niezawodne działanie.
Jak podłączyć centralę sterującą do bramy dwuskrzydłowej?
Podłączenie centrali sterującej do bramy dwuskrzydłowej to proces, który wymaga kilku kluczowych kroków, aby zapewnić, że system funkcjonuje prawidłowo i bezpiecznie. Zacznijmy od zasilania – powinno się je wykonać przy użyciu przewodu YKYżo 3×2,5, prowadzonego z głównej rozdzielnicy budynku. Odpowiednie zasilanie jest niezbędne dla stabilności całego układu.
Kolejno, przystępujemy do podłączenia siłowników, które odpowiadają za ruch skrzydeł bramy. Do tego celu używamy przewodu 4×1,5 mm², co zapewni ich prawidłowe działanie. Następnym krokiem jest integrowanie fotokomórek oraz lampy sygnalizacyjnej. Fotokomórki są kluczowe do wykrywania przeszkód podczas otwierania bramy, natomiast lampa sygnalizacyjna informuje nas o aktualnym stanie urządzenia, co zdecydowanie podnosi komfort użytkowania.
Ważne, aby wszystkie te elementy były podłączone zgodnie z instrukcjami, co pomoże zminimalizować ryzyko ewentualnych awarii. Dodatkowo, warto zainstalować antenę, aby umożliwić pilotowi zdalne sterowanie bramą. Przydatnym rozwiązaniem może być również zastosowanie przełącznika kluczykowego lub przycisku do ręcznego otwierania i zamykania, co zwiększa poziom bezpieczeństwa.
Należy pamiętać, że wszystkie połączenia powinny być dokładnie zabezpieczone przed wilgocią i uszkodzeniami mechanicznymi, za pomocą wodoodpornych złączek oraz osłon kablowych. Na koniec, warto sporządzić szczegółową dokumentację instalacji centrali według przygotowanego schematu. Taki krok z pewnością ułatwi późniejszą diagnostykę. Zrozumienie układu połączeń oraz ich odpowiednie zabezpieczenie to kluczowe elementy, które zapewnią długotrwałe i niezawodne funkcjonowanie bramy dwuskrzydłowej.
Jak przeprowadzić instalację napędu elektromechanicznego 415 w bramie dwuskrzydłowej?
Montaż elektromechanicznego napędu 415 w dwuskrzydłowej bramie wymaga dokładności i starannego przestrzegania wskazówek producenta. Na samym początku należy umieścić siłowniki na skrzydłach bramy oraz na słupkach. W przypadku, gdy długość skrzydeł przekracza 2,5 metra, warto rozważyć dodatkową instalację elektronicznego zamka, co zwiększa bezpieczeństwo użytkowania.
Po zamocowaniu siłowników następuje ich podłączenie do centrali sterującej. Pamiętaj, aby użyć listw zaciskowych:
- siłownik 1 należy połączyć z listwą APM1-CHM1,
- siłownik 2 z APM2-CHM2.
Kolejnym krokiem jest dostosowanie wyłączników krańcowych otwarcia i zamknięcia, z naciskiem na precyzyjne ustawienie w modelach „LS”, co jest niezbędne dla prawidłowego funkcjonowania systemu. Po zakończeniu instalacji należy przeprowadzić testy, aby upewnić się, że napęd działa poprawnie. Sprawdzanie jego działania ma kluczowe znaczenie dla zapewnienia bezpieczeństwa oraz niezawodności bramy. Ważne jest, aby siłowniki były właściwie zasilane, a okablowanie adekwatne, ponieważ ma to istotny wpływ na efektywność całego systemu automatyki bramowej.
Jak dobrać odpowiedni napęd do bramy dwuskrzydłowej?
Wybór odpowiedniego mechanizmu do bramy dwuskrzydłowej odgrywa kluczową rolę w jej prawidłowym funkcjonowaniu. Istnieje szereg ważnych aspektów, które warto wziąć pod uwagę:
- waga oraz długość skrzydła znacząco wpływają na moc napędu,
- w przypadku bram o długości do 2,5 metra zaleca się stosowanie siłowników o mocy mieszczącej się w przedziale od 300 do 600 W,
- intensywność użytkowania – gdy brama jest często otwierana, zasadne jest rozważenie mocniejszego napędu, na przykład o mocy 800 W lub wyższej,
- warunki atmosferyczne – w miejscach, gdzie występują ekstremalne temperatury lub silne wiatry, warto zainwestować w siłowniki wyekwipowane w dodatkowe zabezpieczenia,
- elektryczne parametry napędu – upewnij się, że są one zgodne z posiadaną instalacją.
Napęd wyposażony w elektroniczne wyłączniki krańcowe to korzystne rozwiązanie, ponieważ chroni skrzydła bramy, zatrzymując je w odpowiednich pozycjach. Bezpieczeństwo to kolejna kluczowa kwestia; dobrze, gdy napęd współpracuje z systemami zabezpieczeń, takimi jak fotokomórki, które pomagają uniknąć zamknięcia bramy na przeszkody. Wreszcie, warto pamiętać, że wysoka jakość elementów automatyki bramowej gwarantuje niezawodność oraz dłuższy okres użytkowania całego systemu.
Co należy wziąć pod uwagę podczas montażu napędu do bramy dwuskrzydłowej?
Podczas instalacji napędu do bramy dwuskrzydłowej kluczowe są różne elementy, które gwarantują nie tylko prawidłowe funkcjonowanie, ale również bezpieczeństwo systemu automatycznego. Przede wszystkim warto ściśle przestrzegać wytycznych producenta dotyczących odległości montażowych. Na przykład:
- aby uzyskać otwarcie skrzydła do 90°, należy zastosować równanie A+B=C, gdzie A i B to odległości od osi skrzydła, a C odnosi się do długości uchwytu,
- siłowniki powinny być zamontowane na stabilnej podstawie,
- solidne mocowanie jest istotne, aby zminimalizować ryzyko wibracji oraz uszkodzeń,
- w przypadku nieregularnego terenu, dobrze jest wyrównać miejsce montażu, co poprawi efektywność działania bramy,
- prawidłowe podłączenie elektryczne powinno być zrealizowane za pomocą przewodów zgodnych z obowiązującymi normami bezpieczeństwa.
Poza tym, konieczne jest sprawdzenie wszystkich mechanicznych elementów konstrukcji, aby były zgodne z normami EN 12604 i EN 12605. Co więcej, warto zadbać o to, aby automatyka była kompatybilna z systemami zabezpieczeń, na przykład fotokomórkami. Te zabezpieczenia są kluczowe, ponieważ zatrzymują działanie bramy w przypadku wykrycia przeszkód. Zwracając uwagę na te wszystkie aspekty, można znacząco zwiększyć bezpieczeństwo i funkcjonalność bramy dwuskrzydłowej, co z kolei z pewnością wpłynie na komfort codziennego użytkowania.
Jakie bezpieczeństwo zapewniają fotokomórki w bramie dwuskrzydłowej?
Fotokomórki montowane w bramach dwuskrzydłowych mają kluczowe znaczenie dla bezpieczeństwa. Składają się z nadajnika i odbiornika, które tworzą niewidzialną barierę podczerwieni. Kiedy w tej strefie pojawi się przeszkoda, na przykład pojazd lub osoba, system natychmiast reaguje, wysyłając sygnał. To z kolei powoduje zatrzymanie bramy lub uniemożliwienie jej zamknięcia, co znacznie redukuje ryzyko wypadków oraz uszkodzeń. Dzięki fotokomórkom zwiększa się pewność, że nie dojdzie do niebezpiecznych sytuacji podczas otwierania i zamykania bramy.
System ten szybko wykrywa przeszkody, co pozytywnie wpływa na bezpieczeństwo użytkowników. Fotokomórki stanowią zatem istotny element automatyzacji bram, znacząco poprawiając ogólne bezpieczeństwo całego systemu. Kluczowe jest, aby zostały zainstalowane zgodnie z zaleceniami technicznymi, co zapewnia ich prawidłowe działanie. Dzięki nim brama jest skutecznie chroniona przed nieoczekiwanym zamknięciem, co ma zasadnicze znaczenie dla ochrony zarówno ludzi, jak i mienia.
Dodatkowo, odpowiednie połączenie fotokomórek z instalacją elektryczną bramy dwuskrzydłowej wpływa na:
- ogólną funkcjonalność,
- niezawodność,
- komfort użytkowników,
- bezpieczeństwo użytkowników.

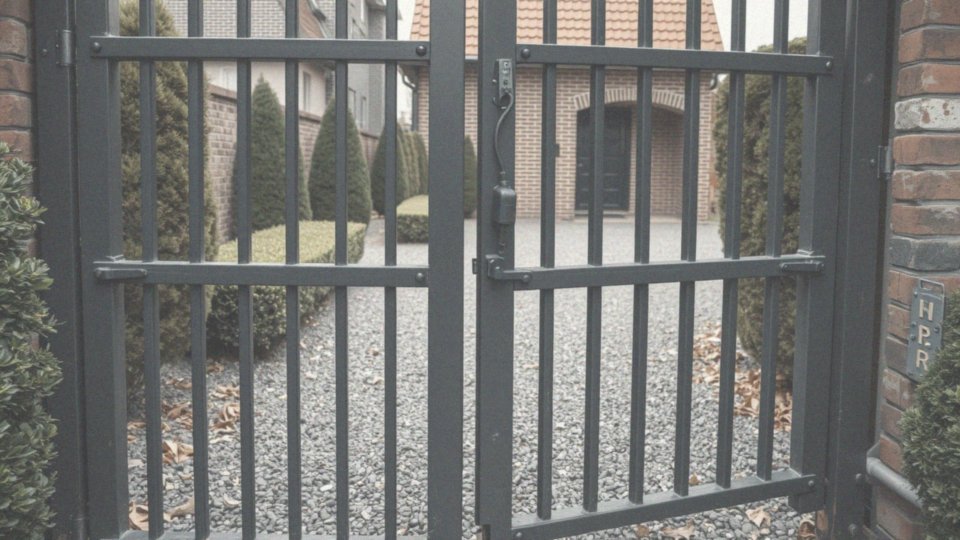

Jak zwiększyć bezpieczeństwo bramy dwuskrzydłowej poprzez instalację zamków elektrycznych?
Zainstalowanie elektrycznych zamków w bramie dwuskrzydłowej znacznie podnosi poziom bezpieczeństwa. Ochrona przed nieautoryzowanym dostępem jest kluczowym aspektem, który poprawia komfort użytkowania. Elektryczne zamki skutecznie blokują skrzydła bramy, co uniemożliwia ich ręczne otwieranie bez klucza lub systemu sterującego.
Dla bram o długości przekraczającej 2,5 metra zaleca się stosowanie zamków elektromechanicznych, co znacząco zwiększa ich odporność na włamania. Prawidłowo zainstalowane zamki współpracują z automatycznymi otwieraczami, co umożliwia wygodne zdalne sterowanie bramą. Taki system nie tylko zwiększa komfort codziennego użytku, ale również minimalizuje ryzyko nieautoryzowanego dostępu. Co więcej, elektryczne zamki mogą być zintegrowane z systemem alarmowym, co zapewnia szybką reakcję w przypadku nieprawidłowości.
Kluczowe znaczenie ma przestrzeganie zasad instalacji – należy dobierać odpowiednie materiały oraz przestrzegać norm bezpieczeństwa. Regularne kontrole stanu zamków przez użytkowników są niezbędne, aby zapewnić ich prawidłowe działanie i uniknąć uszkodzeń. Wprowadzenie różnorodnych poziomów zabezpieczeń, takich jak dodatkowe blokady czy systemy monitoringu, znacznie wzmacnia bezpieczeństwo bramy dwuskrzydłowej. Dzięki temu użytkownicy mogą czuć się pewniej i bardziej spokojnie o swoje mienie.
